Les faits
Nous avons observé des pertes de production estimées à plus de 1200 kWh entre Octobre 2020 et septembre 2021 sur notre installation de 35,9 kWc installée mi-2017 sur un gymnase à AUTRANS .
Symptome : l’onduleur DELTA ENERGY RPI M30A peut ne démarrer le matin qu’avec un certain retard, souvent quelques heures.

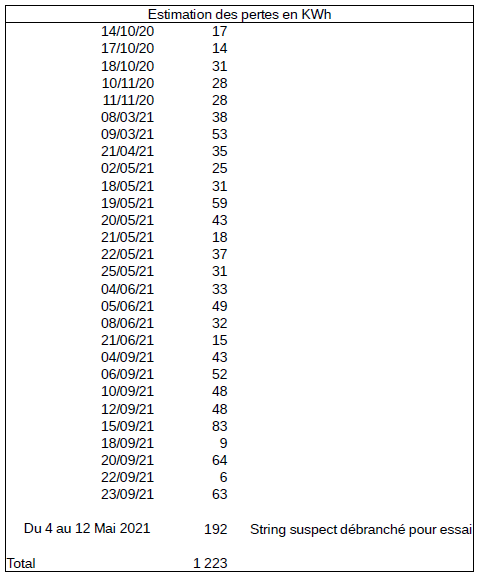

Les pertes sont estimées en analysant la production de nos autres installations pendant ces périodes de non fonctionnement. Un essai du 4 au 12 mai à réduit la production à 5/6 :
Les tests et le dénouement
En octobre 2020, nous n’avons pas pris immédiatement conscience du problème, ces retards pouvant être attribués à des conditions météo locales tel que brouillard épais le matin… Le défaut n’étant qu’épisodique et visible par le monitoring seulement le lendemain, on perd du temps.
10 mars 2021 : Passage de l’installateur, le journal d'erreur de l'onduleur comporte plusieurs messages "insulation" . Second passage de l’installateur le 31 mars mais le défaut semble avoir disparu. Les mesures d’isolement ne mettent rien en évidence.
22 avril 2021 : Mesures après l’occurrence vu la veille : un défaut d’isolement d’environ 16 Mohms est mesuré dans la matinée sur la connexion négative d’un string, Ce string sera mis hors service du 4 au 12 Mai pour essai : aucune occurrence du défaut pendant cette période. Ensuite on revoit le défaut mais il faut monter sur le toit pour diagnostiquer et cela rebute notre conseil de gestion… puis vient la belle saison qui sèche la toiture et fait disparaître la panne.

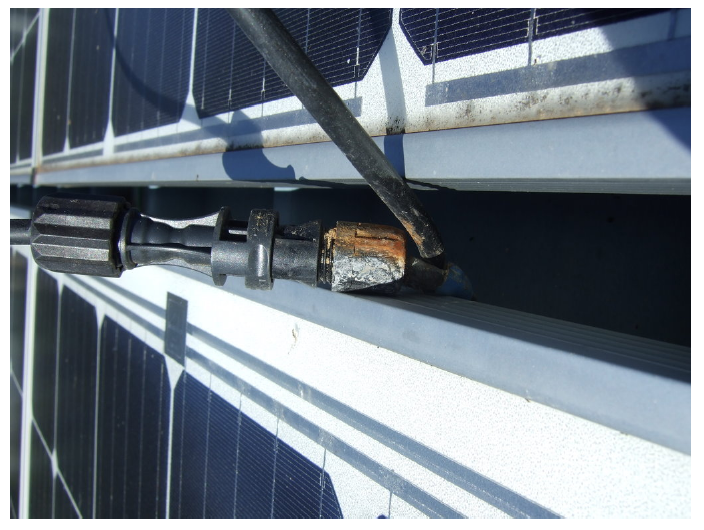

Septembre 2021 : retour des occurrences avec l’humidité, passage sur le toit avec l’aide d’un volontaire bénévole, harnais et corde + 1 beeper convertissant le défaut d’isolement en signal sonore : on finit par dégager le connecteur provoquant la fuite entre panneau et bac-acier. Réparation très provisoire par nettoyage et mastic silicone sanitaire pour bloquer l’humidité.
Sur le coup on se dit que ceci ne serait pas arrivé si le connecteur avait été fixé sous le panneau plutôt que de traîner sur la toiture, l’installateur nous dit qu’ils sont prévus pour cela mais qu’il viendra changer celui-ci...

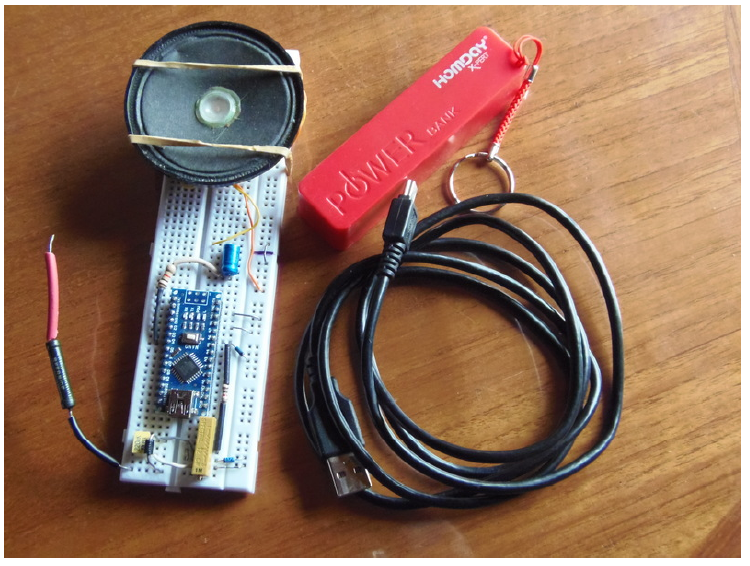

Beeper utilisé pour localiser le défaut : un microcontroleur arduino, quelques composants, une alimentation autonome… Prévoir les raccords et une bonne rallonge entre le local de l’onduleur et la toiture !
Par Bernard Dewavrin, Centrales Villageoises des 4 Montages, le 04/10/2021
