Le mauvais serrage d’un fil dans un bornier peut provoquer un départ de feu.

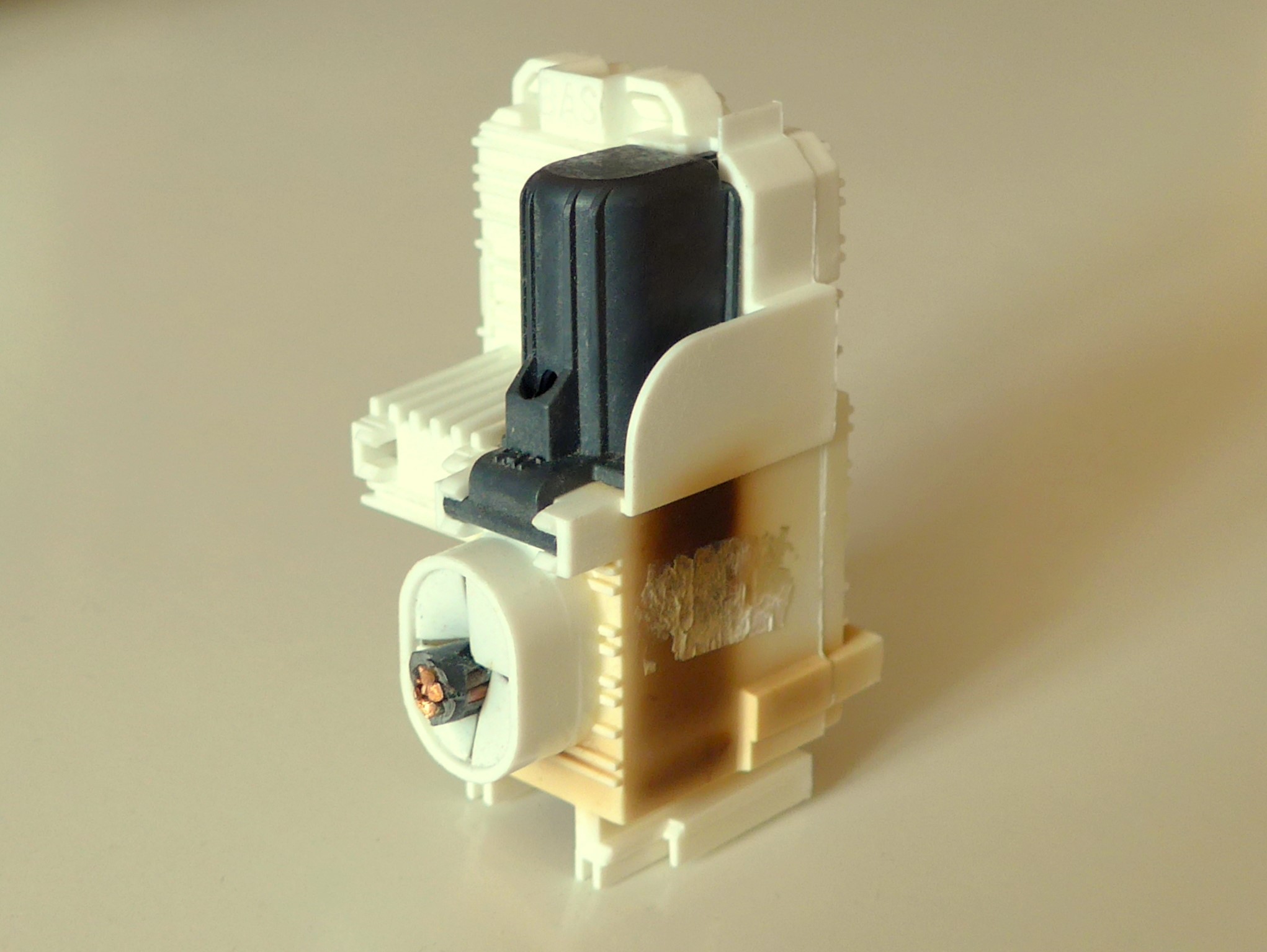

Voici l’exemple d’une installation de 9 kWc réalisée il y a deux ans et pour laquelle ENEDIS avait mal serré un des 4 fils du câble qui raccordait l’installation sur le réseau EdF. Ce bornier est un support de fusible, il se situe sur la partie plombée – entre le compteur et les fils du réseau - donc inaccessible pour une vérification (voir photo).

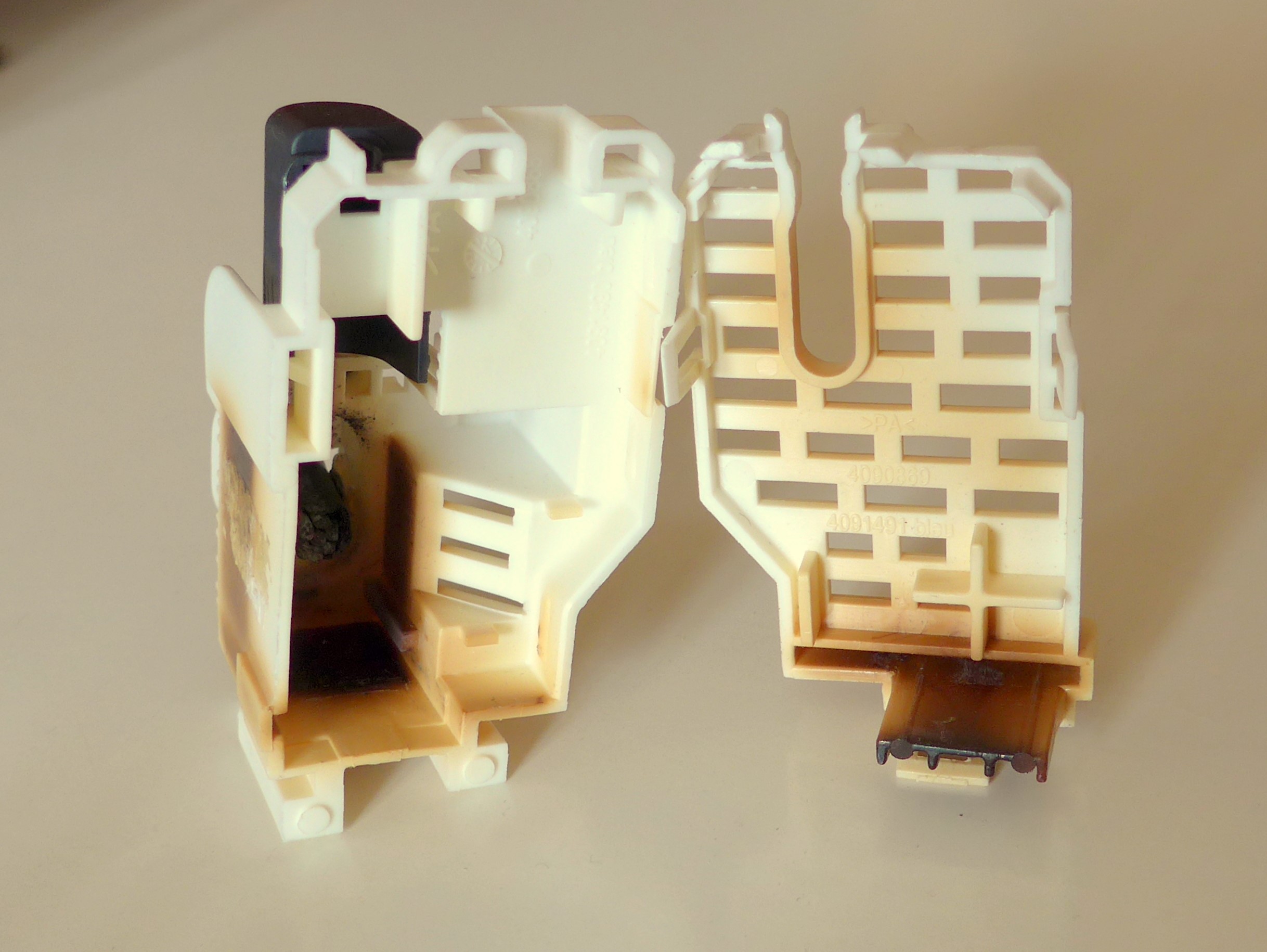

Un des fils étant mal serré sur sa borne, il y a eu échauffement puis oxydation au niveau du contact. Au démarrage de l’installation, la puissance injectée sur le réseau était conforme aux prévisions, et ce n’est qu’au bout de treize mois, que l’oxydation devenant importante, le déséquilibre de puissance injectée sur les trois phases a été détectée par l’onduleur SMA qui s’est mis en défaut avec l’affichage d’une alerte.
Dans ce cas précis, le défaut se situait sur le circuit électrique alternatif, la borne étant ininflammable et l’onduleur ayant pu détecter le déséquilibre, il ne s’est rien passé de préjudiciable, et le remplacement par ENEDIS de la borne a réglé le problème.
Le même défaut de serrage sur une borne située sur le circuit électrique en courant continu pourrait être beaucoup plus dangereuse. L’échauffement du mauvais contact, suivi d’un arc électrique, pourrait conduire à un départ de feu si de la matière inflammable se trouve à proximité.
D’où l’intérêt de suivre finement la production par une comparaison d’un profil journalier de la production d’un groupe d’installations photovoltaïques situées sur un même territoire. Ces mauvais serrages de fil induisent toujours des baisses de performance qui peuvent être détectées par comparaison avec les installations voisines. Il pourrait être intéressant au niveau des Centrales Villageoises de faire un atelier pour généraliser cette pratique de comparaison des performances.
Par Jean-Michel Servant, Centrales Villageoises du Pays d'Aigues, le 16/03/2020
